Die Produkte eines Biopharmaunternehmens in Ostchina sind Impfstoffe und biopharmazeutische Materialien: viele Spezifikationen, kleine Einzelchargen, jede Charge muss rückverfolgbar sein, und vor der Tieftemperaturlagerung ist ein stabiler Tieftkühl-Schockfrostabschnitt erforderlich. Bei vergleichbarer Kapazität ist das passende Modell der Stickstoff-Schockfrostschrank DKN-LFC-600: Außenmaße 2900 × 1700 × 2450 mm, Arbeitstemperatur -150℃ ～ Raumtemperatur, Regelgenauigkeit ±1℃, Temperaturgleichmäßigkeit ±3℃, Abkühlung im Leerzustand nicht unter 20℃/Minute, Kapazität 600 kg/h, Gesamtleistung 5 kW. Schäden an Zellstrukturen entstehen überwiegend in den wenigen Minuten des Durchgangs durch das maximale Eisbildungsband; die Aufgabe des Geräts besteht darin, diese Zeit zu verkürzen und alle Punkte im Schrank anzugleichen.
一、Anwendungshintergrund
Impfstoffe und Biologika werden überwiegend als Flüssigkeiten, Halbfertigprodukte oder Zwischenprodukte vor der Gefriertrocknung gehandhabt; die Lagerbedingungen richten sich nach der jeweiligen Art, ein Teil davon benötigt einen Tieftemperaturbereich unter -80℃, wobei die konkrete Temperatur und Haltezeit auftragsbezogen bestätigt werden.
Bei diesen Materialien ist die Einzelchargenfüllmenge begrenzt, die Spezifikationswechsel sind häufig, und für jede Charge muss der Verbleib dokumentiert werden. Der Schockfrostabschnitt liegt nach der Abfüllung und vor der Tieftemperaturlagerung; bei großen Temperaturunterschieden im Schrank oder wenn das Gerät auf Material wartet, müssen alle nachfolgenden Prozesse entsprechend angepasst werden. In diesem Abschnitt zählt nicht nur, ob die Temperatur erreicht wird, sondern auch, ob jede Beladung reproduzierbar ist.
二、Prozessschwierigkeiten
Die Verweilzeit im Eisbildungsband bestimmt die Eiskristallgröße. Wenn das Material von nahe 0℃ auf etwa -5℃ abkühlt, liegt dies im Bereich massiver Wasserkernbildung und schnellen Eiskristallwachstums (-1℃～-5℃, häufig als maximales Eisbildungsband bezeichnet). Bei schneller Abkühlung entstehen viele feine Kristallkeime, und die Eiskristalle bleiben überwiegend in den Zellzwischenräumen; bei langsamer Abkühlung entstehen wenige lange Kristallkeime, die extrazellulären Eiskristalle dehnen sich aus und drücken auf die Zellmembran, wodurch beim Auftauen intrazelluläre Stoffe austreten.
Temperaturunterschiede im Schrank werden direkt zu Chargenunterschieden. Regelgenauigkeit und Temperaturgleichmäßigkeit sind zwei verschiedene Dinge: Erstere ist die Fähigkeit, die Temperatur auf dem Sollwert zu halten, Letztere ist die Abweichung zwischen verschiedenen Positionen zum selben Zeitpunkt. Bei unzureichender Temperaturgleichmäßigkeit kann die Freigabe nur an der langsamer erreichenden Stelle erfolgen, während das übrige Material weiter in der Kaltluft warten muss.
Kleine Chargen füllen den Schrank nicht aus. Chargen füllen den Schrank häufig nicht vollständig, der freie Raum verbraucht kontinuierlich Kälteleistung, und die Luftströmung im Schrank unterscheidet sich von der bei Vollbeladung; die Konsistenz bei wechselnder Beladungsmenge ist die eigentliche Schwierigkeit.
三、Lösungskonfiguration

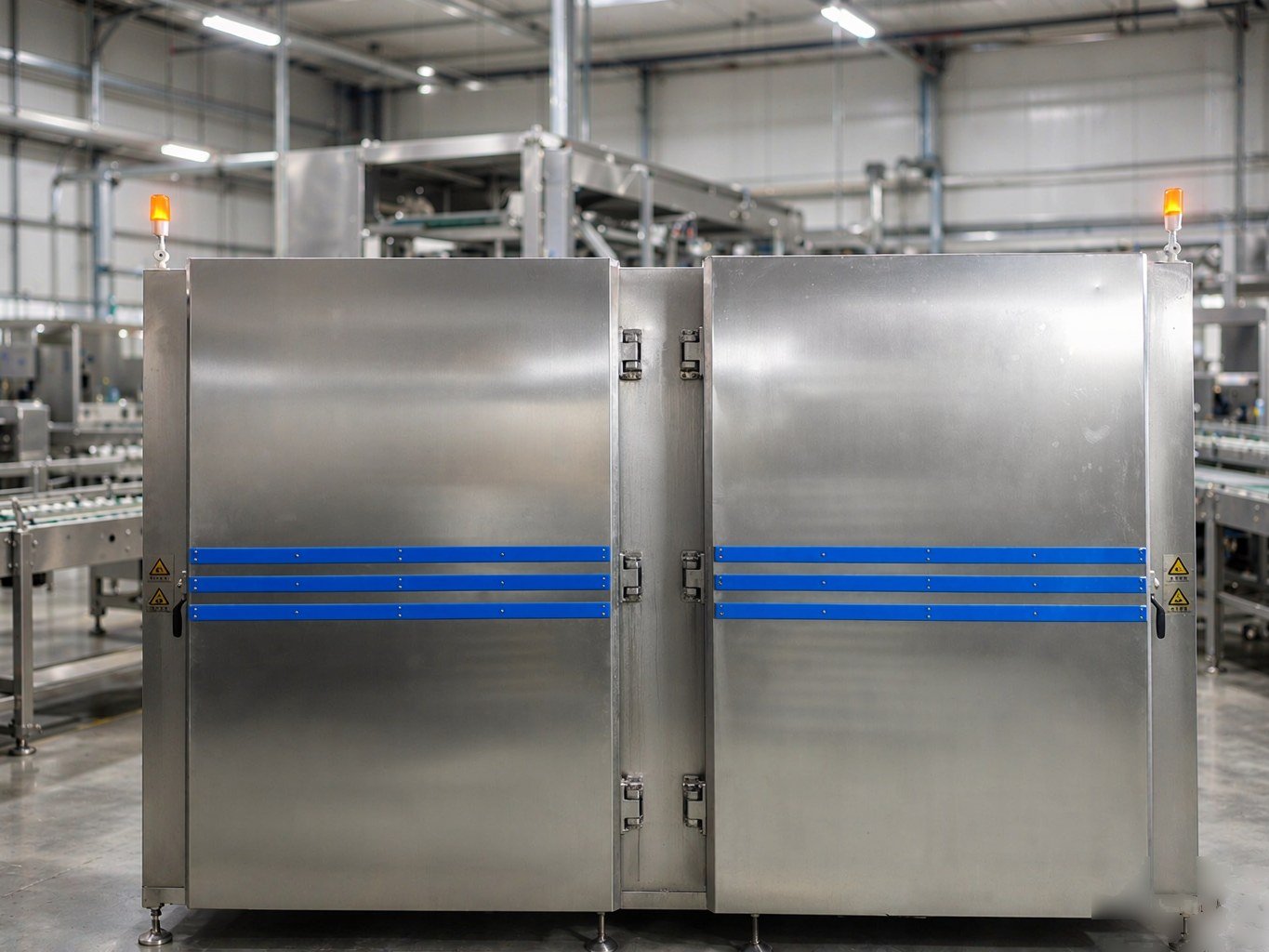

In diesem Szenario wird der Stickstoff-Schockfrostschrank DKN-LFC-600 eingesetzt; die Parameter stammen aus den technischen Produktunterlagen:
| Position | Parameter |
|---|---|
| Bezeichnung | Stickstoff-Schockfrostschrank |
| Außenmaße | 2900 × 1700 × 2450 mm |
| Arbeitstemperatur | -150℃ ～ Raumtemperatur |
| Regelgenauigkeit | ±1℃ |
| Temperaturgleichmäßigkeit | ±3℃ |
| Abkühlgeschwindigkeit | nicht unter 20℃/Minute (Leerzustand) |
| Kapazität | 600 kg/h (je nach Produkt und Verpackungsart unterschiedlich) |
| Gesamtleistung | 5 kW |
| Kältemittel | 5-8 BAR Stickstoff |
Konfigurationslogik: Der Stickstoff wird über Sprühung und Umluftventilatoren zu einem Kaltluftstrom aufgelöst, bildet mit der Materialoberfläche eine große Temperaturdifferenz, die Oberfläche durchläuft das Eisbildungsband schnell, und die Verweilzeit des Wassers im Bereich -1℃～-5℃ wird verkürzt. Die Regelgenauigkeit von ±1℃ hält den Sollwert stabil, die Temperaturgleichmäßigkeit von ±3℃ bestimmt, ob verschiedene Positionen im selben Schrank im selben Zeitfenster entladen werden können. Die Steuerung erfolgt über PLC plus Touchscreen, für verschiedene Sorten wird jeweils ein Programm gespeichert. Stromversorgung, Zertifizierung und Verpackung werden auftragsbezogen bestätigt.
四、Prozesshinweise
Die Freigabe richtet sich nach der Kerntemperatur des Materials. -150℃ ～ Raumtemperatur ist der Arbeitsbereich des Geräts, nicht das Entladeziel. Je nach Füllmenge und Verpackungsdicke unterscheidet sich der Zeitpunkt, zu dem der Kern den Zielwert erreicht, deutlich; vor der Entladung wird das geometrische Zentrum gemessen, Oberflächenwerte dürfen nicht als Ergebnis gelten; an verschiedenen Lagen im Schrank wird jeweils ein Punkt zur Kontrolle gemessen.
Leerzustandskennwerte sind kein Produktionstakt. 20℃/Minute bezeichnet die Leistung im Leerzustand; nach dem Einbringen von Material wird die Geschwindigkeit durch Füllmenge, Verpackung und Anfangstemperatur beeinflusst. Prozessparameter müssen im beladenen Zustand gemessen werden; Leerzustandsdaten dürfen nicht für die Produktionsplanung verwendet werden.
Beim Beladen Strömungskanäle freihalten. Tabletts flach auslegen, Zwischenräume zwischen den Tabletts lassen, nicht gestapelt verdichten. Für häufig verwendete Füllmengen werden mehrere Stufen mit jeweils eigenen Abkühlkurven aufgenommen, um nachprüfbare Aufzeichnungen zu bilden.
Stickstoffsicherheit wird vor Ort geregelt. Stickstoff verdrängt in relativ geschlossenen Räumen den Sauerstoff der Luft; Schrankentlüftung, Sauerstoffkonzentrationsüberwachung und Personalzugang sind mit Verriegelungsalarmen zu versehen.
五、Geeignete Anwender und Auswahlhinweise
Diese Konfiguration eignet sich für Unternehmen, die überwiegend Impfstoffe und Biologika-Zwischenprodukte verarbeiten, bei begrenzter Einzelchargenfüllmenge, häufigen Spezifikationswechseln und Dokumentationspflicht zur Gefrierkonsistenz; sie ist auch für Pilotlinien geeignet.
Zur Entscheidung zwischen Schrank- und Tunnelbauweise: Bei einheitlicher Produktform und kontinuierlicher Charge, die eine Linie nicht stoppen lässt, wird die Tunnellinie gewählt; bei vielen Sorten, fragmentierten Chargen und nach Reinraumzonen gegliederter Werkhalle ist die Schrankbauweise besser geeignet. Vor der Auswahl sind Füllmenge pro Charge und Tagesgesamtmenge, Verpackungsform und Einzeldicke, Zielkerntemperatur, Stromversorgung vor Ort und Stickstoffversorgung sowie Art der Sauerstoffkonzentrationsüberwachung festzulegen.
Die Modellparameter finden sich auf der Produktseite des Stickstoff-Schockfrostschranks DKN-LFC-600, Erläuterungen zum Eisbildungsband und zu Gefrierkurven unter Gefrierkurven und maximales Eisbildungsband, die Abgrenzung zwischen Schrank- und Tunnelbauweise unter Auswahlhinweise für Stickstoff-Schockfrostschränke. Wenn Sie die Konfiguration anhand Ihrer eigenen Materialien und Produktionsplanung prüfen möchten, kontaktieren Sie uns.
Häufige Fragen
Warum wird der schnelle Durchgang durch -1℃～-5℃ betont?
Dieser Bereich ist der Bereich massiver Wasserkernbildung und schnellen Eiskristallwachstums, in der Branche als maximales Eisbildungsband bezeichnet. Je schneller die Abkühlung, desto mehr Kristallkeime und desto feiner die Eiskristalle, und desto geringer die Belastung der Zellstrukturen; je länger die Verweilzeit, desto größer die Eiskristalle, und desto wahrscheinlicher ist beim Auftauen ein Austreten intrazellulärer Stoffe.
Worin unterscheiden sich Regelgenauigkeit ±1℃ und Temperaturgleichmäßigkeit ±3℃?
Die Regelgenauigkeit ist die Fähigkeit, die Temperatur nahe dem Sollwert zu halten, und spiegelt Schwankungen über die Zeit wider; die Temperaturgleichmäßigkeit ist die Abweichung zwischen verschiedenen Positionen im Schrank zum selben Zeitpunkt und spiegelt die räumliche Verteilung wider. Beide sind zu betrachten, da die Freigabe an der langsamer erreichenden Stelle erfolgt.
Wie lässt sich 600 kg/h in eine Einzelchargenfüllmenge umrechnen?
600 kg/h ist die Durchsatzleistung unter gegebenen Produkt- und Verpackungsbedingungen; je nach Produkt und Verpackungsart gibt es Unterschiede. Die Einzelchargenfüllmenge ist unter Berücksichtigung von Verpackungsdicke, Tablettabmessungen und Zielkerntemperatur zu berechnen; bei stark schwankender Füllmenge sind die Abkühlkurven stufenweise im beladenen Zustand zu messen.
Worauf ist nach der Entladung zu achten?
Entscheidend ist, dem Eis keine Möglichkeit zum sekundären Wachstum zu geben. Vor der Entladung die nachgelagerten Behälter vorkühlen und die Umschlagzeit verkürzen; auch Temperaturschwankungen während der Tieftemperaturlagerung lassen Eiskristalle weiterwachsen, daher sind Übergabe- und Lagertemperaturaufzeichnungen gemeinsam mit den Gefrieraufzeichnungen zu betrachten.
