Produk sebuah perusahaan biofarmaseutikal di China Timur ialah bahan jenis vaksin dan produk biologi, dengan banyak spesifikasi, kelompok tunggal tidak besar, dan setiap kelompok perlu boleh dijejaki. Sebelum penyimpanan suhu rendah, diperlukan satu segmen pembekuan pantas suhu ultra-rendah yang stabil. Model yang sesuai untuk kapasiti sejenis ialah kabinet pembekuan pantas nitrogen cecair DKN-LFC-600: dimensi luar 2900 × 1700 × 2450 mm, suhu operasi -150℃ ～ suhu bilik, ketepatan kawalan suhu ±1℃, keseragaman suhu ±3℃, penurunan suhu tanpa beban tidak kurang 20℃/minit, kapasiti 600 kg/h, kuasa keseluruhan 5 kW. Kerosakan struktur sel kebanyakannya ditentukan dalam beberapa minit melalui zon kristal ais maksimum; apa yang perlu dilakukan oleh peralatan ialah memendekkan masa ini dan menyelaraskan setiap titik dalam kabinet.
一、Latar Belakang Aplikasi
Vaksin dan produk biologi kebanyakannya beredar dalam bentuk cecair, produk separuh siap atau bahan perantaraan sebelum pengeringan beku, dengan syarat penyimpanan berbeza mengikut varieti; sebahagian daripadanya memerlukan segmen suhu ultra-rendah di bawah -80℃, suhu khusus dan tempoh penebatan disahkan mengikut pesanan.
Bahan jenis ini mempunyai isian kelompok terhad, pertukaran spesifikasi yang kerap, dan setiap kelompok perlu direkodkan destinasinya. Segmen pembekuan pantas terletak selepas pembahagian dan sebelum penyimpanan suhu ultra-rendah; jika perbezaan suhu dalam kabinet besar atau peralatan menunggu bahan, proses seterusnya perlu diselaraskan. Segmen ini bukan sekadar melihat sama ada suhu boleh dicapai, tetapi juga sama ada setiap pemuatan boleh diulang.
二、Kesukaran Proses
Masa tinggal dalam zon kristal ais menentukan saiz kristal ais. Bahan menurun dari hampir 0℃ ke sekitar -5℃, iaitu julat di mana air banyak membentuk nukleus dan kristal ais tumbuh dengan pantas (-1℃～-5℃, sering dipanggil zon kristal ais maksimum). Jika penurunan cepat, nukleus banyak dan halus, kristal ais kebanyakannya kekal di ruang antara sel; jika penurunan lambat, nukleus sedikit dan panjang, kristal ais luar sel mengembang lalu menekan membran sel, dan bahan dalam sel mengalir keluar semasa pemanasan semula.
Perbezaan suhu dalam kabinet terus menjadi perbezaan kelompok. Ketepatan kawalan suhu dan keseragaman suhu adalah dua perkara berbeza: yang pertama ialah keupayaan menstabilkan suhu pada nilai tetapan, yang kedua ialah sisihan antara lokasi berbeza pada masa yang sama. Jika keseragaman suhu tidak mencukupi, penentuan henti hanya boleh mengambil titik yang lambat mencapai suhu, manakala bahan lain masih perlu menunggu dalam udara sejuk.
Kelompok kecil tidak memenuhi satu kabinet. Kelompok sering tidak penuh, ruang kosong terus menggunakan kapasiti penyejukan, dan organisasi aliran udara dalam kabinet juga berbeza daripada keadaan penuh; konsistensi apabila kuantiti muatan berubah ialah kesukaran sebenar.
三、Konfigurasi Penyelesaian

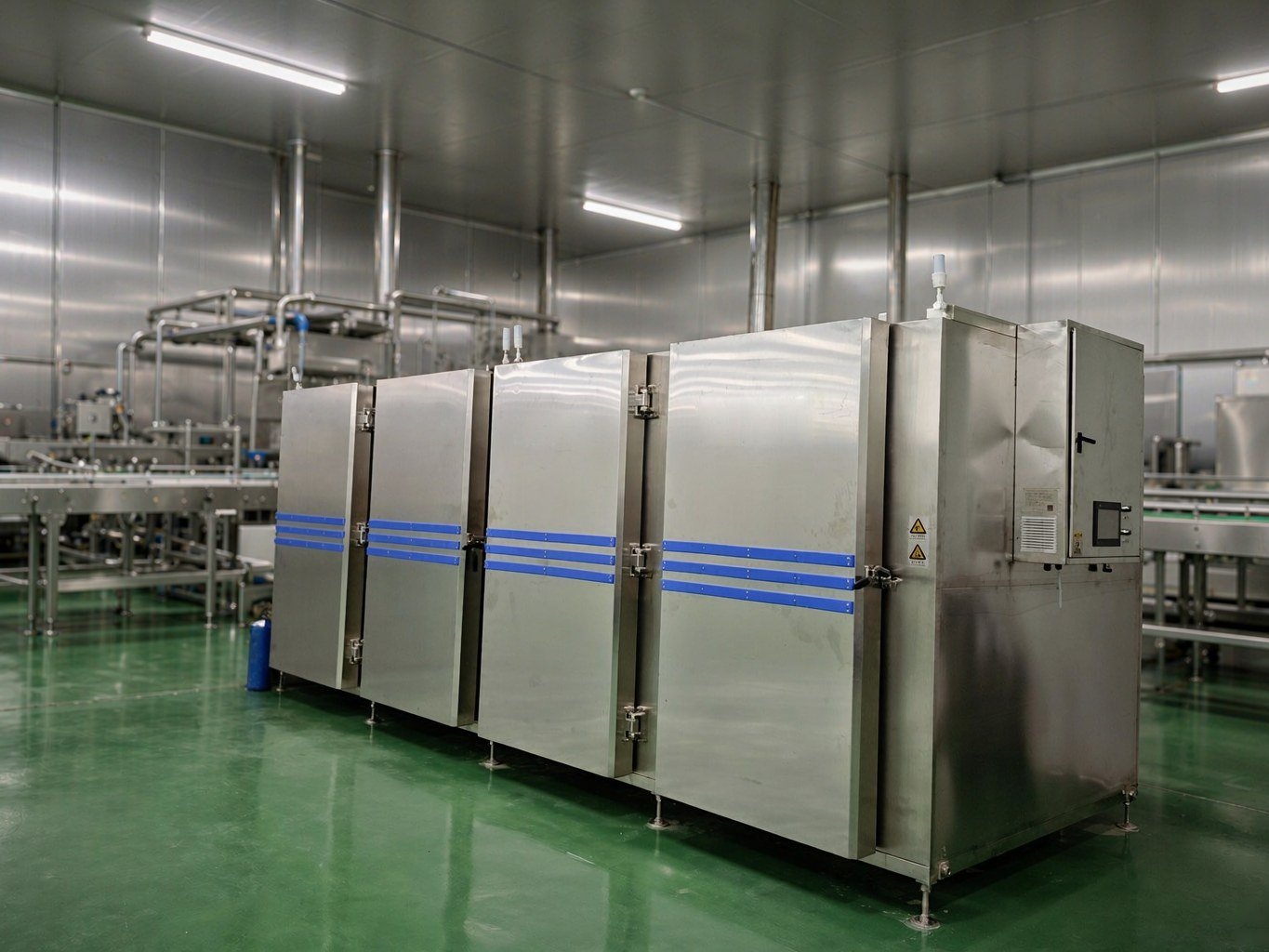

Senario ini menggunakan kabinet pembekuan pantas nitrogen cecair DKN-LFC-600, parameter dipetik daripada dokumen teknikal produk:
| Item | Parameter |
|---|---|
| Nama | Kabinet pembekuan pantas nitrogen cecair |
| Dimensi luar | 2900 × 1700 × 2450 mm |
| Suhu operasi | -150℃ ～ suhu bilik |
| Ketepatan kawalan suhu | ±1℃ |
| Keseragaman suhu | ±3℃ |
| Kelajuan penurunan suhu | Tidak kurang 20℃/minit (tanpa beban) |
| Kapasiti | 600 kg/h (berbeza mengikut produk dan kaedah pembungkusan) |
| Kuasa keseluruhan | 5 kW |
| Refrigeran | Nitrogen cecair 5-8 BAR |
Dari segi logik konfigurasi, nitrogen cecair disembur dan dipecahkan oleh kipas edaran menjadi aliran udara bersuhu rendah, membentuk perbezaan suhu besar dengan permukaan bahan, permukaan melintasi zon kristal ais dengan pantas, memendekkan masa air berada dalam julat -1℃～-5℃. Ketepatan kawalan suhu ±1℃ mengekalkan nilai tetapan stabil, keseragaman suhu ±3℃ menentukan sama ada lokasi berbeza dalam kabinet yang sama boleh keluar mengikut tetingkap masa yang sama. Kawalan menggunakan PLC dengan skrin sentuh, setiap varieti menyimpan satu set program. Bekalan kuasa, pensijilan, pembungkusan disahkan mengikut pesanan.
四、Perkara Penting Proses
Penentuan henti melihat suhu teras bahan. -150℃ ～ suhu bilik ialah julat operasi peralatan, bukan sasaran keluaran. Kuantiti muatan dan ketebalan pembungkusan berbeza, masa teras mencapai suhu berbeza dengan jelas; sebelum keluaran ukur pusat geometri, bacaan permukaan tidak boleh dijadikan keputusan; ukur satu titik pada setiap lapisan berbeza dalam kabinet sebagai semakan.
Penunjuk tanpa beban bukan irama pengeluaran. 20℃/minit merujuk keupayaan tanpa beban; selepas bahan dimuatkan, kelajuan dipengaruhi oleh kuantiti muatan, pembungkusan dan suhu awal; parameter proses perlu diukur secara sebenar dalam keadaan bermuatan, jangan gunakan data tanpa beban untuk perancangan pengeluaran.
Pemuatan menyediakan laluan aliran udara. Dulang dibentangkan rata, ruang antara dulang dikekalkan, tidak ditindih dan dipadatkan. Kuantiti muatan biasa dibahagikan kepada beberapa tahap, setiap satu dibuat lengkung penurunan suhu, membentuk rekod yang boleh disemak.
Keselamatan nitrogen cecair dikawal mengikut tapak. Nitrogen cecair dalam ruang yang agak tertutup akan menggantikan oksigen dalam udara; pengudaraan kabinet, pemantauan kepekatan oksigen dan keluar masuk personel perlu ditetapkan dengan penggera interlock.
五、Sasaran Sesuai dan Cadangan Pemilihan
Konfigurasi ini sesuai untuk perusahaan yang berfokus pada vaksin dan bahan perantaraan produk biologi, dengan kuantiti muatan kelompok tidak besar tetapi pertukaran spesifikasi kerap dan mempunyai keperluan rekod konsistensi pembekuan, juga sesuai untuk talian perintis.
Menentukan kabinet atau terowong: jika bentuk produk tunggal dan kelompok berterusan sehingga satu talian tidak boleh berhenti, gunakan talian terowong; jika varieti banyak, kelompok kecil, dan bengkel disusun mengikut zon bersih, kabinet lebih sesuai. Sebelum pemilihan perlu ditentukan kuantiti muatan kelompok dan jumlah harian terkumpul, bentuk pembungkusan dan ketebalan setiap unit, suhu teras sasaran, bekalan kuasa tapak dan bekalan nitrogen cecair, kaedah pemantauan kepekatan oksigen.
Parameter model lihat halaman produk kabinet pembekuan pantas nitrogen cecair DKN-LFC-600, penjelasan zon kristal ais dan lengkung pembekuan lihat Lengkung Pembekuan dan Zon Kristal Ais Maksimum, sempadan antara kabinet dan terowong lihat Perkara Penting Pemilihan Kabinet Pembekuan Pantas Nitrogen Cecair. Untuk menyemak konfigurasi mengikut bahan dan perancangan pengeluaran sendiri, boleh hubungi kami.
Soalan Lazim
Mengapa menekankan laluan pantas melalui -1℃～-5℃?
Julat ini ialah julat di mana air banyak membentuk nukleus dan kristal ais tumbuh dengan pantas, dipanggil zon kristal ais maksimum dalam industri. Semakin cepat penurunan suhu, semakin banyak nukleus dan semakin halus kristal ais, semakin kecil tekanan pada struktur sel; semakin lama tinggal, semakin besar kristal ais, semakin tinggi kemungkinan bahan dalam sel mengalir keluar semasa pemanasan semula.
Apakah perbezaan antara ketepatan kawalan suhu ±1℃ dan keseragaman suhu ±3℃?
Ketepatan kawalan suhu ialah keupayaan menstabilkan suhu berhampiran nilai tetapan, mencerminkan turun naik dari segi masa; keseragaman suhu ialah sisihan antara lokasi berbeza dalam kabinet pada masa yang sama, mencerminkan taburan dari segi ruang. Kedua-duanya perlu dilihat, kerana penentuan henti mengambil titik yang lambat mencapai suhu.
Bagaimana 600 kg/h ditukar kepada kuantiti muatan kelompok tunggal?
600 kg/h ialah keupayaan pemprosesan di bawah produk dan keadaan pembungkusan tertentu, berbeza mengikut produk dan kaedah pembungkusan. Kuantiti muatan kelompok tunggal perlu dikira bersama ketebalan pembungkusan, saiz dulang dan suhu teras sasaran; apabila kuantiti muatan berubah besar, ukur lengkung penurunan suhu mengikut tahap secara sebenar.
Apakah yang perlu diberi perhatian selepas keluaran?
Yang penting ialah jangan beri peluang kepada kristal ais membesar kali kedua. Pra-sejukkan bekas hiliran sebelum keluaran, ringkaskan masa pemindahan; turun naik suhu semasa penyimpanan suhu ultra-rendah juga akan membolehkan kristal ais terus membesar; rekod suhu serahan dan inventori perlu dilihat bersama rekod pembekuan.
