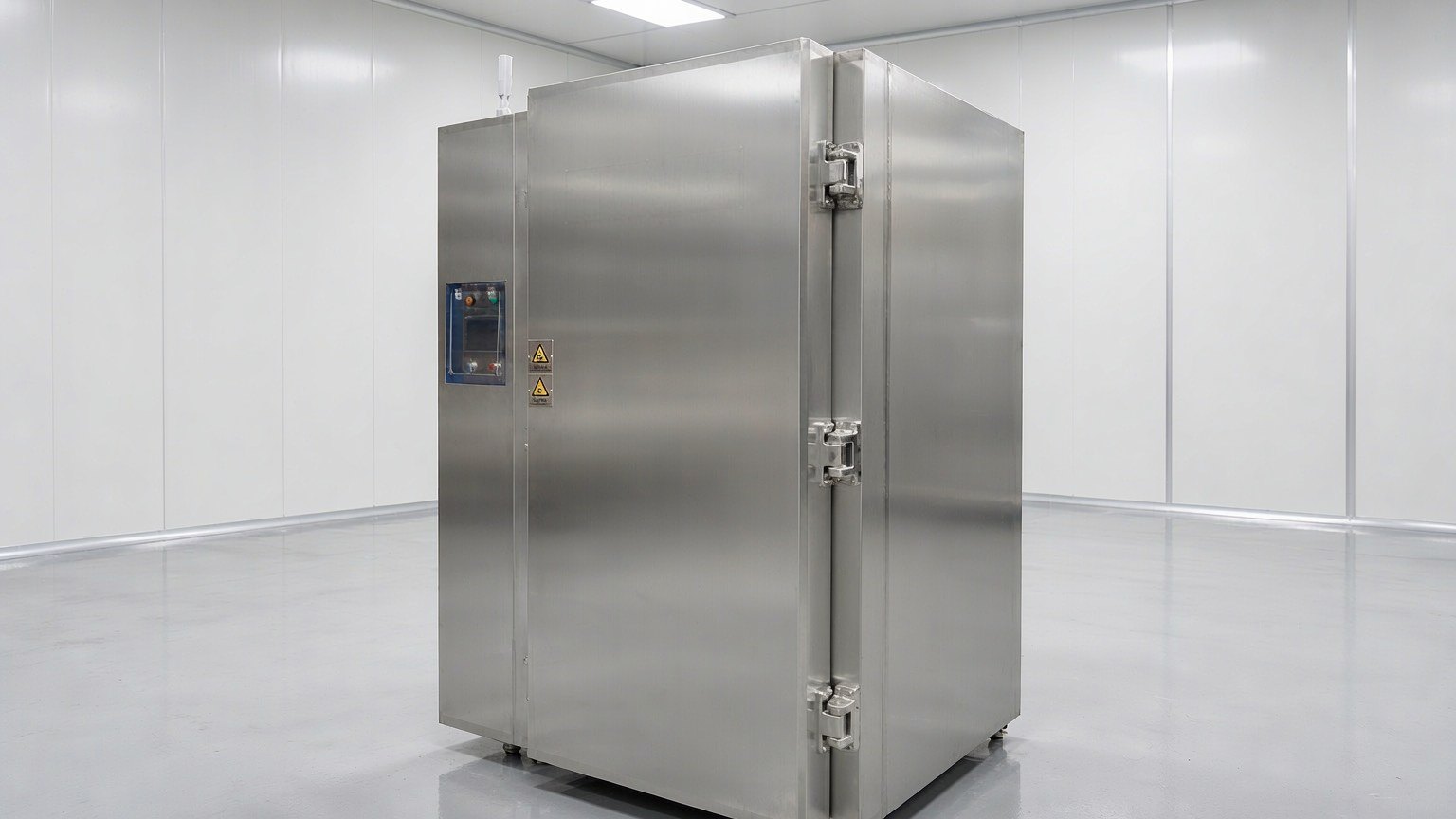

Gefrierexperimente von Forschungsteams der Lebensmittelwissenschaft an Hochschulen sind nicht dasselbe wie eine Fabrikproduktionslinie. In der Fabrik zählen Durchsatz und Ausbeute, im Labor zählt, ob dieselbe Versuchsreihe reproduzierbar ist: gleiche Rezeptur, gleiche Eingangstemperatur, gleiche Gefrierkurve – die heute hergestellten Proben müssen mit den nächsten Wochen hergestellten Proben vergleichbar sein. Für solche Szenarien eignet sich das Modell DKN-LFC-300 Flüssigstickstoff-Schnellgefrierschrank – Innenraum 900 × 1320 × 1800 mm, Arbeitstemperatur -150℃ ～ Raumtemperatur, Temperiergenauigkeit ±1℃, Temperaturgleichmäßigkeit ±3℃, Abkühlrate unbeladen nicht unter 20℃/min, Durchsatz 300 kg/h, Gesamtleistung 2,5 kW, Tablettrahmen fasst 40 Tabletts pro Charge.
I. Anwendungshintergrund
Eine Charge umfasst üblicherweise einige Dutzend Tabletts mit einem Gesamtgewicht zwischen einigen Dutzend und einigen Hundert Kilogramm, die Sorten sind vielfältig, die Chargen klein, und jedes Mal wird etwas anderes gefroren. Große Tunnelanlagen eignen sich für kontinuierlichen Durchlauf einer einzigen Sorte; bei Sortenwechsel müssen Siebbänder gereinigt und Parameter angepasst werden – hier nicht einsetzbar. Kühlschränke und Ultratiefkühler kühlen durch natürliche Konvektion, der Temperaturunterschied zwischen Probenoberfläche und -kern ist groß, die Gefrierkurve zieht sich weit auseinander, und Ergebnisse lassen sich schwer reproduzieren.
Der Flüssigstickstoff-Schnellgefrierschrank ist daher für viele Labore zur Standardwahl geworden: Das Kammervolumen reicht für eine Charge Tabletts, die Abkühlung ist schnell und in der Intensität regelbar, eine Charge kann den Gefriervorgang in kurzer Zeit durchlaufen, und die Gefrierparameter lassen sich fixieren und als Versuchsprotokoll festhalten.
II. Prozessschwierigkeiten
Chargenkonsistenz. Bei Vergleichsexperimenten führt eine unterschiedliche Abkühlgeschwindigkeit zwischen zwei Gefriervorgängen zu unterschiedlicher Eiskristallgröße, und die späteren Ergebnisse zu Textur, Saftverlust und Mikroskopie stimmen nicht überein. Auf der Geräteseite sind hohe Temperiergenauigkeit und stabile Abkühlrate im unbeladenen Zustand erforderlich, auch die Bedienweise muss fixiert werden.
Probenentnahme und -transport. Wie die Tabletts angeordnet werden, wie viele Tabletts pro Charge hineinpassen, wie die Zeit vom Einbringen bis zum Entnehmen erfasst wird – ohne feste Arbeitsplätze und Vorrichtungen ergeben sich bei unterschiedlichen Bedienern unterschiedliche Gefrierzeiten.
Sicherheit bei tiefen Temperaturen. Die Kammertemperatur kann -150℃ erreichen; beim Öffnen der Tür zum Be- und Entladen entweicht Kaltgas, und die Sauerstoffkonzentration in der Kammer wird durch Stickstoff verdrängt. In Laboren mit vielen Personen und häufigen Wechseln darf die Sauerstoffkonzentrationsüberwachung nicht vom menschlichen Auge abhängen.
III. Lösungskonfiguration

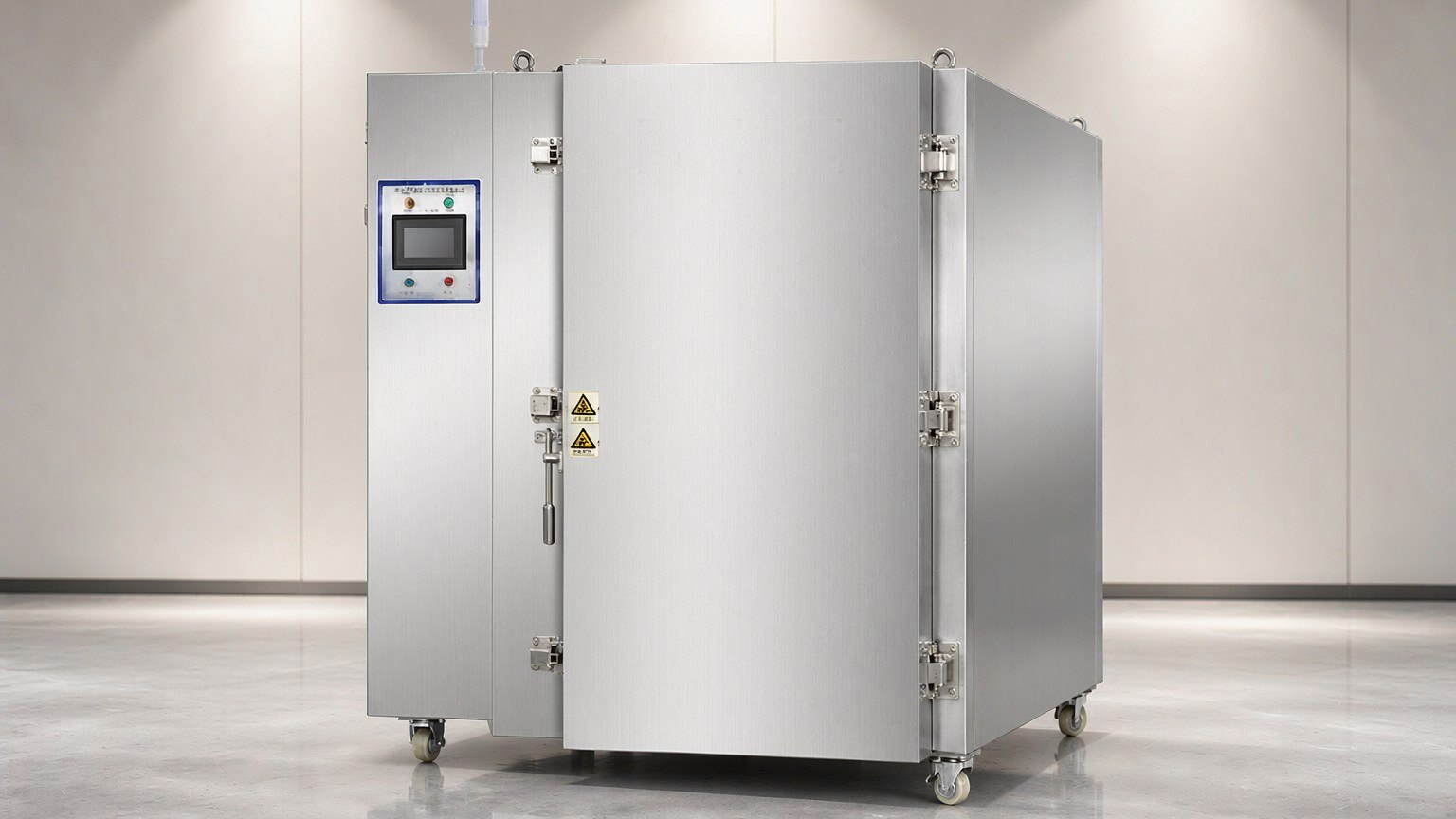

In diesem Szenario wird der DKN-LFC-300 Flüssigstickstoff-Schnellgefrierschrank eingesetzt; die Parameter stammen aus den technischen Produktunterlagen:
| Position | Parameter |
|---|---|
| Innenraummaße | 900 × 1320 × 1800 mm (B×T×H) |
| Außenmaße | 1740 × 1730 × 2220 mm |
| Arbeitstemperatur | -150℃ ～ Raumtemperatur |
| Temperiergenauigkeit | ±1℃ |
| Temperaturgleichmäßigkeit | ±3℃ |
| Abkühlrate | nicht unter 20℃/min (unbeladen), anpassbar nach Versuchsbedarf |
| Durchsatz | 300 kg/h (Abweichungen je nach Produkt und Verpackungsart) |
| Gesamtleistung | 2,5 kW |
| Kältemittel | 5-8 BAR Flüssigstickstoff |
| Tablettrahmen und Tabletts | Rahmen lichte Höhe 1600 mm, Breite 605 mm, Tiefe 807 mm, 40 Tabletts pro Charge; Tabletts 400×600×25 mm Edelstahl |
Die Konfigurationslogik umfasst drei Punkte: Innenraum lichte Höhe 1600 mm mit 40-Tablett-Rahmen, eine Charge gelangt auf einmal in die Kammer, kein zeitliches Zusammenstückeln in Teilchargen; Temperiergenauigkeit ±1℃, Temperaturgleichmäßigkeit ±3℃, Proben an verschiedenen Positionen in der Kammer befinden sich im selben Temperaturbereich, positionsbedingte Abweichungen werden reduziert; Flüssigstickstoff als Kältequelle, die Abkühlrate wird über die Verdampfungsmenge geregelt, die Vergleichbarkeit verschiedener Chargen bei gleicher Einstellung ist besser.
IV. Prozesshinweise
Vor dem Einbringen der Proben die Anfangstemperatur erfassen, nach dem Einbringen der eingestellten Kurve folgen, die Kammertemperatur sinkt mit einer Rate von unbeladen nicht unter 20℃/min. Im Forschungskontext ist relevanter, wann die Kerntemperatur der Probe das maximale Eiskristallband (etwa -1℃ bis -5℃) durchläuft; die Abkühlrate in diesem Abschnitt bestimmt die Eiskristallgröße und ist ein im Versuchsprotokoll zwingend anzugebender Punkt.
In der Bedienung werden drei Dinge empfohlen zu fixieren: Tablettbefüllung nach gleichem Standard (gleiches Gewicht pro Tablett bei gleicher Sorte), feste Rahmenpositionierung, Erfassung von Einbring- und Entnahmezeit pro Charge. Die Sauerstoffkonzentration in der Kammer wird nach Sollwert 19,5%~21,5% überwacht (die Parametertabelle dieses Modells führt einen Punkt zur Sauerstoffkonzentrationsüberwachung, konkrete Ausstattung nach Auftragsbestätigung), nach dem Öffnen der Tür zum Be- und Entladen wird gewartet, bis die Konzentration wieder im sicheren Bereich liegt, bevor Personal eingreift.
Flüssigstickstoff ist ein selbst bereitgestelltes Verbrauchsmaterial, geliefert mit 5-8 BAR; der Gasverbrauch hängt direkt von Probenmenge und Eingangstemperatur ab, eine chargenweise Verbrauchsabrechnung im Labor ist genauer als eine tageweise.
V. Zielgruppen und Auswahlhinweise
Kammermodelle eignen sich für Szenarien mit Chargenmengen zwischen einigen Dutzend und einigen Hundert Kilogramm, vielen Sorten mit häufigen Umrüstungen und dem Bedarf, Gefrierkurven für Vergleichsexperimente zu fixieren – Hochschul- und Forschungslabore, F&E-Zentren von Lebensmittelunternehmen, Produktion kleiner Chargen hochwertiger Produkte.
Wenn die Probenmenge auf Tonnenmaßstab steigt und eine einzige Sorte kontinuierlich produziert werden soll, wird das Kammermodell durch ein Tunnelmodell ersetzt: DKN-LFT-1206 mit Siebband 6000 × 1200 mm oder DKN-LFT-1212 mit 12 m Länge, die kontinuierliche Durchlaufkapazität steigt eine Stufe. Bei der Auswahl sind zuerst drei Dinge festzulegen – Chargengewicht, Probenform (Schüttgut/Tablett/Verpackung), Zielkerntemperatur –, dann ob Kammer- oder Tunnelmodell.
Modellparameter siehe Produktseite Flüssigstickstoff-Schnellgefrierschrank DKN-LFC-300, Erläuterungen zu Eiskristallband und Gefrierkurve siehe Gefrierkurve und maximales Eiskristallband, wie Temperaturunterschiede in der Kammer sichtbar werden siehe Temperaturgleichmäßigkeit von Flüssigstickstoff-Schnellgefrierschränken. Wenn Sie die Konfiguration nach Ihren eigenen Proben und Ihrem Produktionsplan prüfen möchten, kontaktieren Sie uns.
Häufige Fragen
Warum ist im Labor die Reproduzierbarkeit der Gefrierkurve wichtiger?
Versuchsergebnisse beruhen auf dem Vergleich zwischen Chargen. Bei unterschiedlicher Abkühlrate zwischen zwei Gefriervorgängen unterscheiden sich Eiskristallgröße und das Ausmaß des Austritts intrazellulärer Stoffe, und die Ergebnisse zu Textur, Wasserabgabe und mikroskopischer Beobachtung ändern sich mit – die beiden Chargen verlieren ihre Vergleichbarkeit. Stabile Geräte sind nur die Voraussetzung; ebenso wichtig sind feste Befüllung und Positionierung.
Reichen 300 kg/h für ein Labor?
300 kg/h ist die Durchsatzkapazität unter gegebenen Produkt- und Verpackungsbedingungen; je nach Produkt und Verpackungsart gibt es Abweichungen. Einzelne Laborchargen liegen meist zwischen einigen Dutzend und einigen Hundert Kilogramm, die Ladekapazität von 40 Tabletts pro Charge deckt üblicherweise eine Probencharge ab; die konkrete Beladung wird nach Probenform, Verpackungsdicke und Zielkerntemperatur berechnet.
Wie wird die Sauerstoffkonzentration in der Kammer geregelt?
Die Verdampfung von Flüssigstickstoff verdrängt den Sauerstoff in der Kammer. Die Parametertabelle dieses Modells führt einen Punkt zur Sauerstoffkonzentrationsüberwachung (Sollwert 19,5%~21,5%, konkrete Ausstattung nach Auftragsbestätigung); nach dem Öffnen der Tür zum Be- und Entladen wird gewartet, bis die Konzentration wieder im sicheren Bereich liegt, bevor weitergearbeitet wird; das Labor sollte zudem einen stationären Sauerstoffkonzentrationsalarm vorsehen und regelmäßig kalibrieren.
Wie lange dauert eine Charge vom Einbringen bis zur Entnahme?
Abhängig von der Dicke des einzelnen Probestücks, der Eingangstemperatur und der Tablettbefüllung; übliche Proben liegen im Bereich von einigen Zehn Minuten. Empfohlen wird, bei der ersten Charge die Kerntemperaturkurve zu erfassen, den Zeitpunkt des Durchlaufens des maximalen Eiskristallbands zu markieren und bei gleicher Sorte später die Kurve zu reproduzieren, statt die Zeit nach Erfahrung zu schätzen.
