速冻设备这一侧的电气，比很多人想的简单：液氮本身不耗电，耗电的只有风扇、传动、阀件和控制系统。液氮速冻柜整机功率 2.5~12 kW，隧道线 9~26 kW，配电规格统一按 380V/50Hz；浸液式速冷机因为有压缩机组，整机功率 320 kW，是另一个量级。功率小不等于可以随便接，接错的地方通常不在功率，而在柜体位置、安全回路和电源频率。
一、先把功率对上：不同机型差在哪
同一台设备，整机功率看的是风扇、网带传动电机、阀件和控制系统相加，不含液氮。下表按现行机型整理，选线径和断路器时按整机功率留余量，不要按运行时的实测电流去配。
| 机型 | 类别 | 整机功率 | 配电规格 |
|---|---|---|---|
| DKN-LFC-300 | 液氮速冻柜 | 2.5 kW | 380V |
| DKN-LFC-600 | 液氮速冻柜 | 5 kW | 380V |
| DKN-LFC-1200 | 液氮速冻柜（四区） | 12 kW | 380V 宽电压 |
| DKN-LFC-1500 | 液氮速冻柜 | 5 kW | 380V 宽电压 |
| DKN-LFT-1206 | 液氮速冻隧道线 | 9 kW | 380V/50Hz |
| DKN-LFT-0908 | 液氮速冻隧道线 | 约 15 kW | 380V/50Hz |
| DKN-LFT-1212 | 液氮速冻隧道线 | 18 kW | 380V/50Hz |
| DKN-LFT-1612 | 液氮速冻隧道线 | 26 kW | 380V/50Hz |
| DKN-RHV-2000L | 浸液式速冷机 | 320 kW（运行约 270 kW） | 380V/50Hz |
柜式机和隧道机都是 kW 级，一般车间一条 380V 回路就能带；浸液式速冷机的压缩机组是几十到几百 kW 的量级，进线容量、变压器余量和启动方式要单独算。食品速冷柜按压缩机功率 4.55 kW、总功率约 4.55 kW 的机型看，电源线规格 2.5 平方，属于同一档的小负荷。
二、从车间主干线到电控柜：这一段归谁做
设备到现场，电气的分界线要说清楚：电源主干线到电控柜之间的线路，由使用方安装完成，设备这一侧从电控柜往下走。这一句话写进技术方案里，现场就不会出现"电缆谁来买、桥架谁来装"的扯皮。
实操上要盯三件事。一是进线位置，柜体的进线口在设备哪一端，决定桥架从哪个方向过来；隧道线 12 米长，进线端和出料端隔得远，桥架走向要提前跟车间动线一起排。二是接地与断路器，设备带接地线和断路器，进线侧还要配相序保护器——三相接反了电机反转，保护器会在送上电的那一刻拦住。三是柜内外的分工，柜体及柜内元件随机出厂，柜到各电机的线也已接好，现场只做进线，不再拆柜。
三、电控柜放哪：位置比元件更影响使用

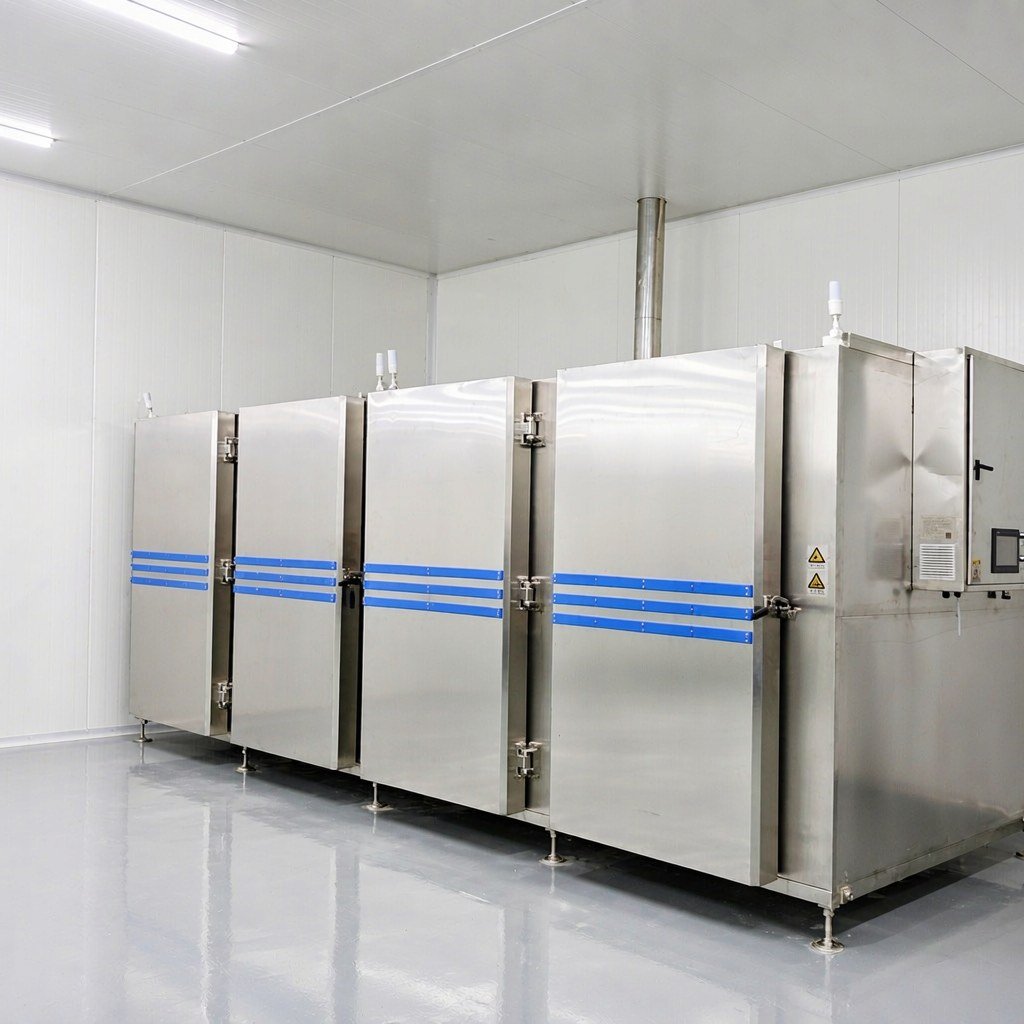

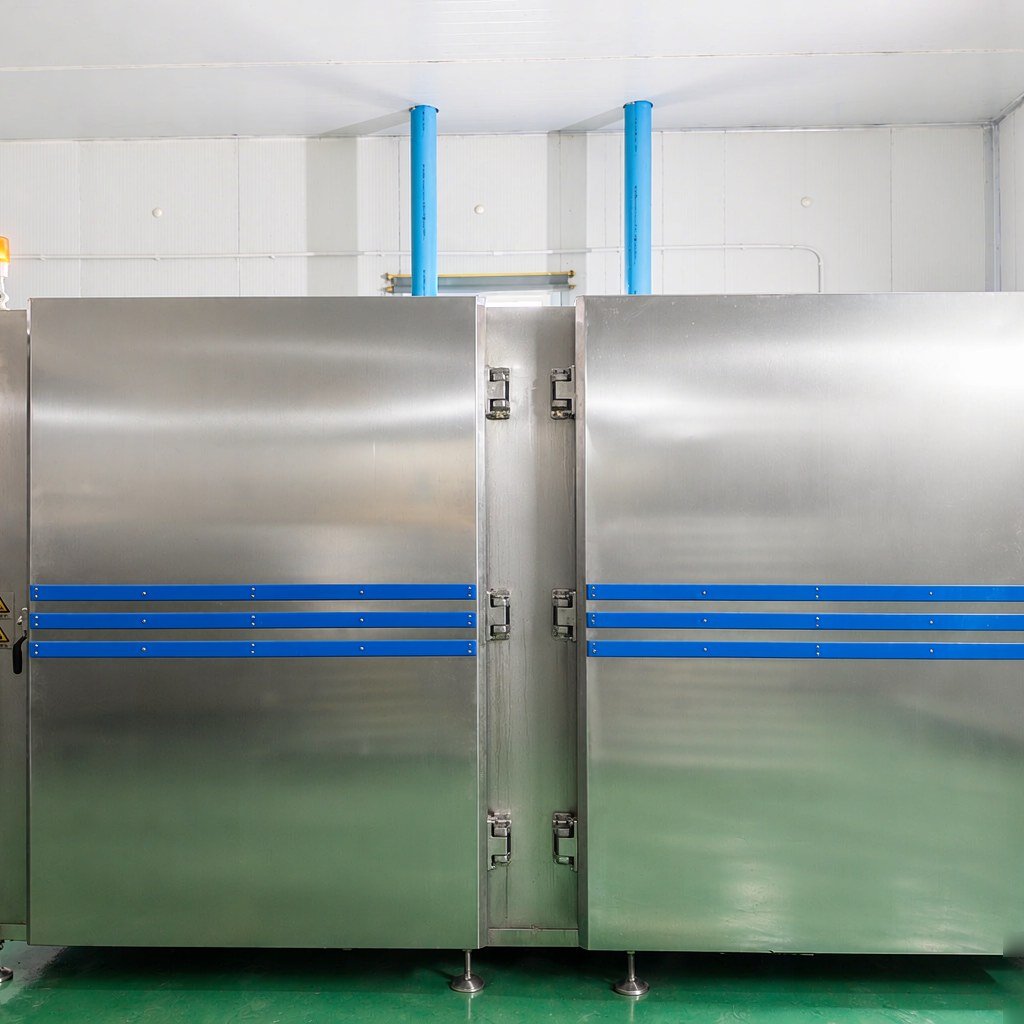

液氮速冻柜用一体化内嵌式电控柜，操作屏嵌在箱体上部；隧道线用一体化电柜，随机体走。这两种做法的共同点是柜子不单独占地，但位置仍有几条要守：
- 避开水。清洗是每天的事，柜体不能放在冲水直射面上，柜门密封要能扛住车间湿度。隧道线机体整体升降便于清洗网带，柜子要跟着升降结构走，不能固定在会被水冲到的低位。
- 避开冷气。低温柜体表面会结露，柜体紧贴箱体时要留出散热和排凝的余地，否则夏天柜内凝露会引起绝缘报警。
- 看得见操作面。触摸屏嵌在箱体上，操作人员站在进料端就能读数和改程序；隧道线两端都有操作位置，屏幕朝向要按实际站位定。
- 留检修通道。网带传动、电磁阀、氧浓度仪都在机体上，柜体周边要能让维修人员打开柜门、抽出抽屉式元件。
四、控制逻辑与测温：工艺怎么存、曲线怎么跑
控制系统是 PLC 加触摸屏的组合，10 寸彩色屏，手动和自动两种模式都能跑，工艺参数可储存多套，一键启动。柜式机型可分十步运行降温和保温，程序跑完自动报警断电；隧道线的网带速度变频可调，从进料端到出料端周期 5~25 分钟可调，用网带速度去匹配不同品类的冻结时间。
测温用 PT100 铂电阻，测温范围 200℃～-200℃。这个量程覆盖了从热制品入料到深冷保温的全段，选它不是为了好看——液氮区温度低到 -150℃，普通传感器在这个区间会漂。控温精度按机型标注为 ±1℃ 或 ±2℃，精度能不能守住，一半在传感器位置，一半在 PID 参数与喷射节奏的配合，这属于调试阶段要盯的内容。
五、安全回路：急停、超温与氧浓度
液氮设备的电气安全，三个回路不能省：
- 急停。隧道线在放料端、电柜处、收料端各配一个急停开关，三点覆盖了操作人员可能站的位置。柜式机型的急停装在操作面一侧，位置要和开门方向一起考虑。
- 超温报警。系统带主控与监控两套温度传感器和反馈，超温时报警并切断液氮供给，避免持续喷液把物料冻伤。
- 氧浓度监测。设备前后端配氧含量测量仪，设定值 19.5%~21.5%。氮气无色无味，泄漏靠人闻不出来，这个仪表是车间里能提前给出数字的仪表。
另外两项容易被忽略：设备升降系统的自动安全装置之外还有手动保险栓，检修时手动锁定；隧道线网带传动是独立变频电机，急停后要确认网带停稳再开门，避免带料状态下伸手。
六、出口项目：50Hz 与 60Hz 不是换个插头
380V/50Hz 是国内标准配电。出口到 60Hz 地区（北美、部分中南美与中东项目），电机转速会随频率上升，风扇风量、网带线速度和电机的温升都会跟着变，电器元件的选型也要重做。这类项目在报价阶段就要把当地电压、频率、相数写进技术协议，按 60Hz 重新选电机与电器元件，不能拿 50Hz 的配置直接发运。
关于不同市场的电压区间与频率差异，可参考出口市场电压与频率差异下的速冻设备选型这一篇，现场核对时按那张表逐项对。
常见问题
速冻设备一定要单独拉一路电吗？
按机型看。液氮速冻柜 2.5~12 kW、隧道线 9~26 kW，与车间其他小负荷共用回路在容量上可行，但建议单独一路并带独立断路器，理由是清洗时可能整体断电、检修时需要挂牌上锁，独立回路便于隔离。浸液式速冷机 320 kW，必须单独进线并核算变压器余量。
电控柜能不能挪到车间配电房统一管理？
不建议。柜体与设备之间是可编程控制与传感器的信号线，液氮喷射、超温报警、氧浓度联动都走这些线，挪远了信号衰减和干扰风险上升，急停也不在操作人员伸手可及的位置。柜体随机一体化的设计，本来就是按"人机同侧"来定的。
停电了液氮会不会继续喷？
不会。液氮流量靠电磁阀控制，断电即关闭，属于失效安全的方向。但要注意两点：恢复送电后设备可能按原程序继续运行，复电前要确认箱内物料状态；长时间停电再启动，先空载跑一遍降温曲线，确认阀门动作正常再投料。
出口设备配电要做哪些改动？
按目的地电网定。50Hz 地区沿用 380V/50Hz 配置；60Hz 地区（如 440V/60Hz、480V/60Hz）需重新选型电机与电器元件，并在技术协议中写明电压、频率、相数。这一步在液氮速冻隧道线与液氮速冻柜的选型阶段就要确认，拖到发货前再改，成本和时间都不划算。
配电和柜体这一侧理清了，设备到现场基本就是接进线、核对相序、跑一遍空载曲线的事。具体机型的功率、进线要求与安全配置，可以到联系我们按你的物料和班产核对。
